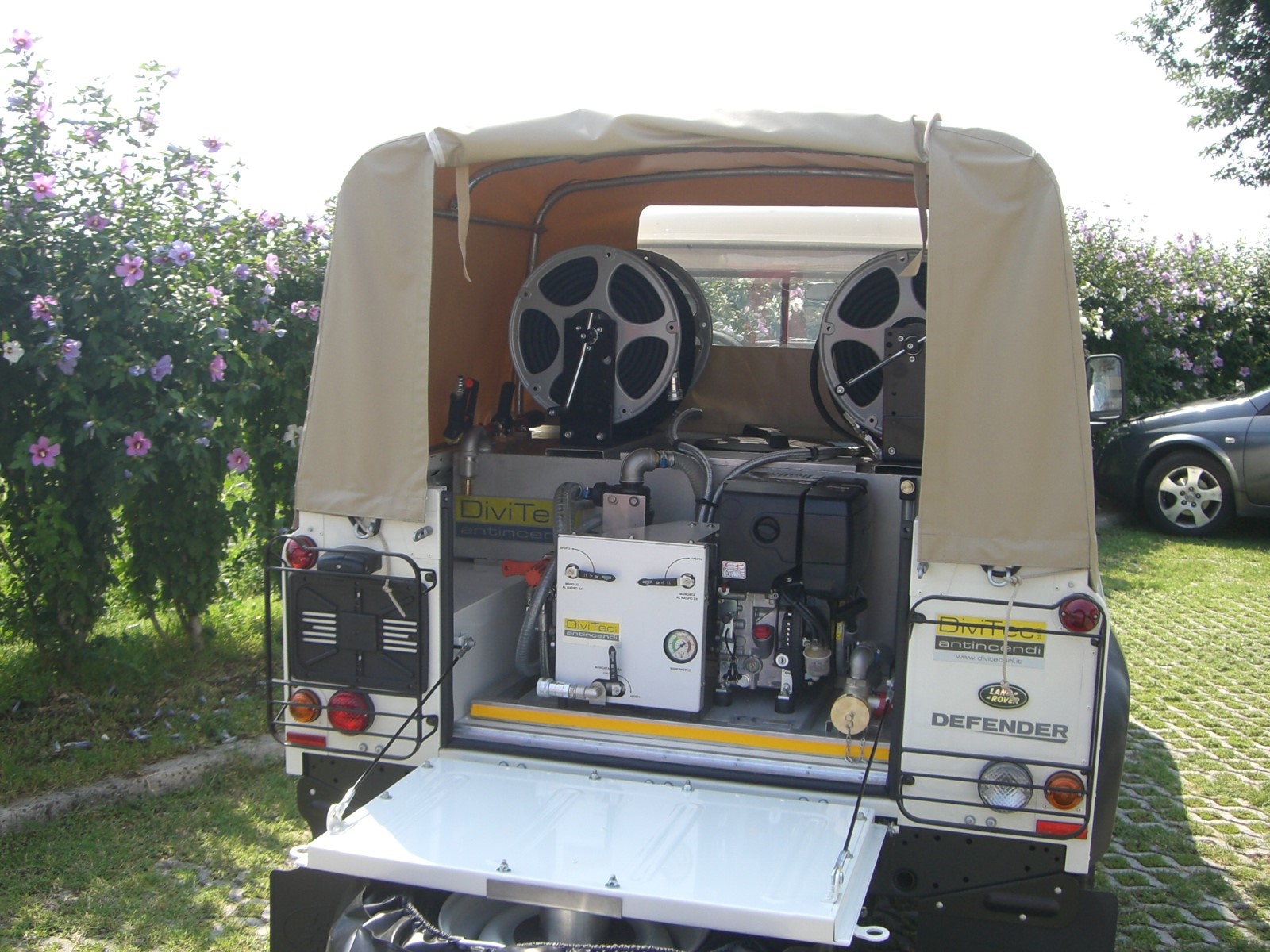

SERBATOIO ACQUA
- Capacità / Materiale:capacità 280 l , costruito in acciaio inox AISI 304;
- Design:a forma “T” con telaio anteriore per montaggio motopompa, naspi fissati sulla faccia superiore del serbatoio, dotato di nervature atte ad irrigidire la struttura;
- Accessori:
- paratie interne frangiflutto, trasversale e longitudinale;
- passamano in PVC Ø 350 mm , completo di tappo di chiusura per ispezione e/o riempimento;
- riempimento da fonte esterna dotata di raccordo in ottone UNI 45 F.G. con calotta cieca e catenella, montata sul tetto del serbatoio;
- tubo di troppo pieno scaricante verso il basso;
- livello visivo per controllo contenuto acqua nel serbatoio;
- valvola a sfera per drenaggio montata sulla base del serbatoio;
- connessione con la pompa tramite tubazioni PVC rinforzate in acciaio.
POMPA ACQUA
- Tipo: Pompa a 3 membrane autoadescante, dotata di regolatore di pressione manuale 0-40 bar, e valvola di sovrapressione;
- Modello: Bertolini PA 530;
- Capacità: 54 lt/1’;
- Pressione: 40 bar;
- Uscite: n.2 uscite da 1\2”, collegate ai naspi;
- Aspirazione:da 1” dotata di filtro di linea, all’aspirazione è connessa una valvola a 3 vie che permette l’ingresso dell’acqua sia dal serbatoio che da fonte esterna;
- Accessori:
- a corredo viene fornito un tubo di aspirazione lungo 6 metri completo di raccordo UNI 45 F.G. e valvola di fondo da 1”1\2;
MOTORE
- Tipo: diesel, raffreddato ad aria;
- Potenza: 7.5 HP (5,5 kW) @ 3.600 rpm;
- Modello: Hatz 1B30;
- Cilindri: 1;
- Cilindrata: 347cc;
- Filtro aria: a secco;
- Avviamento: avviamento elettrico con batteria 12 V ed a strappo di emergenza.
PANNELLO STRUMENTI
Pannello costruito in alluminio serigrafato e dotato dei seguenti strumenti:
- leva di apertura mandata al naspo destro;
- leva di apertura mandata al naspo sinistro;
- manometro di controllo pressione acqua
NASPO
- Quantità: 2;
- Materiale: spalle in alluminio pressofuso con rullo in lamiera verniciata;
- Tipo: a giunto rotante assiale, dotato di meccanismo di blocco manuale;
- Avvolgimento: manuale tramite manovella pieghevole;
- Tubo: 100 metri tubo alta pressione semirigido, tipo R1 con anima metallica, diametro interno 10 mm, diametro esterno 18 mm con innesto rapido;
- Lancia: Connessa al tubo naspo, lancia nebulizzatrice a getto pieno e nebulizzato con maniglia di apertura e chiusura del flusso . Gittata 15 metri.
